Типы ригелей в металлоконструкциях

Металлоконструкции — это основа современной строительной индустрии: они обеспечивают прочность, долговечность и экономичность зданий, мостов и других сооружений. В каркасных системах зданий важную роль играют ригели — горизонтальные элементы, которые соединяют вертикальные опоры и передают нагрузки. Эта статья объясняет, что такое ригели в металлоконструкциях, их функции, типы, материалы и применение. Мы рассмотрим их с точки зрения инженерии, стандартов и практических аспектов. Объем текста ориентирован на глубокое понимание, но без чрезмерных деталей — для инженеров, студентов и любопытных читателей.

Определение ригелей

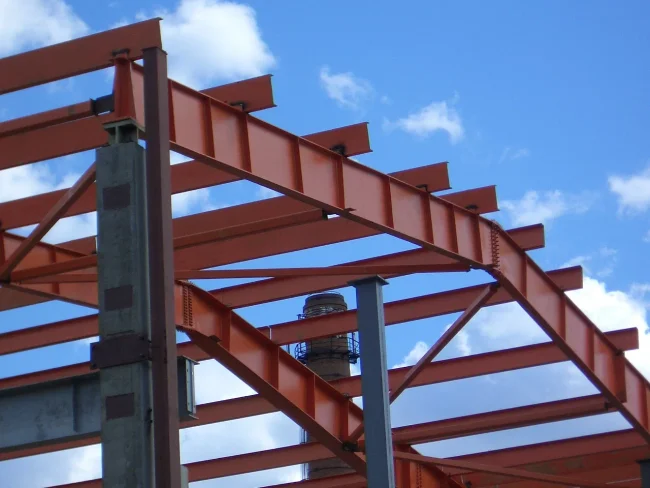

Ригель (от лат. "regula" — правило, перекладина) — это горизонтальная балка или перемычка в конструкции, которая связывает колонны или стойки и воспринимает вертикальные и горизонтальные нагрузки. В металлоконструкциях ригели обычно изготавливаются из стальных профилей, таких как двутавры (I-образные балки), швеллеры или коробчатые сечения. Они являются частью рамы каркаса, где вертикальные элементы — колонны, а горизонтальные — ригели.

Функция ригеля:

• Распределять вес перекрытий, кровли и временные нагрузки на колонны.
• Обеспечивать жесткость рамной системы, сопротивляясь деформациям от ветра, сейсмики или других сил.
• В многопролетных конструкциях ригели (или "ригелем называется пролетное строение") соединяют опоры, создавая устойчивость.

Пример: В каркасном здании ригель — это балка на уровне каждого этажа, поддерживающая плиты перекрытий.

Типы ригелей в металлоконструкциях

Ригели классифицируют по форме сечения, конструкции и назначению. Вот основные типы:

1. Балочные ригели (опоренные)

• Описание: Простые балки, опирающиеся на колонны с двух концов. Используют в пролетах до 12-18 м.
• Материалы: Сталь марок С235, С345 по ГОСТ 27772. Сечения: I-образные (ГОСТ 8239-89), с симметричным распределением момента инерции.
• Преимущества: Легкость изготовления, низкая стоимость. Подходят для статических нагрузок.
• Применение: Жилые и коммерческие здания с равномерной нагрузкой.

2. Композитивные ригели

• Описание: Сочетание стали и бетона — стальная балка с бетонной плитой наверху, соединенной арматурой.
• Материалы: Бетон класса В20-В30, сталь как выше. Соединение через сварку или болты.
• Преимущества: Высокая несущая способность при меньшем весе. Улучшенная огнестойкость за счет бетона.
• Применение: Многоэтажные здания, паркинги. Гнутые композитные — для криволинейных конструкций.

3. Решетчатые (ферменные) ригели

• Описание: Ригель в виде фермы — с треугольными элементами (ребра и раскосы), опирающийся на колонны.
• Материалы: Трубные профили (квадратные, круглые по ГОСТ 10704), уголки. Раскосы воспринимают сжатие/растяжение.
• Преимущества: Экономия материала в больших пролетах (до 30 м+), легкость. Высокая жесткость.
• Недостатки: Сложная сборка, требуют квалифицированных монтажников.
• Применение: Ангары, спортустановки, мосты.

4. Коробчатые (замкнутые) ригели

• Описание: Ригель из четырех стенок, образующих короб. Используется для пролетов с высокой нагрузкой.
• Материалы: Толстолистовая сталь (ГОСТ 19903), сварная конструкция.
• Преимущества: Максимальная жесткость на кручение, идеально для сейсмических зон.
• Применение: Высокие здания, эстакады. В мостах — как "коробчатые балки" для автодорог.

5. Подкрановые ригели

• Описание: Специализированные ригели для зданий с мостовыми кранами. Балка с рельсами для колес крана.
• Материалы: Сталь с высоким пределом прочности (С390), усиленная ребрами.
• Преимущества: Воспринимают циклические нагрузки от кранов (до 1000 т).
• Применение: Промышленные цеха, склады.

Другие типы: Консольные (односторонне опертые) или рамные (с жесткими узлами).

Материалы и изготовление

Основной материал — сталь (углеродистая или низколегированная). Выбор по расчету: предел текучести от 235 МПа для легких конструкций до 460 МПа для тяжелых. Ригели проходят антикоррозийную обработку (покраска, цинкование по ГОСТ 9.307) и огнезащиту (штукатурка или вермикулит).

Изготовление: На заводах — гибка, сварка (ручная, автоматическая по ГОСТ 5264), затем сборка на площадке. Контроль: УЗИ сварных швов, испытания на прочность.

Факторы: Вес, стоимость, пролет. В целях экономии — перфорированные ригели (с отверстиями для снижения массы).

Применение и расчет ригелей

Ригели применяются в:

• Каркасах зданий: От жилых домов до небоскребов.
• Мостовых системах: Как пролеты мостов.
• Эстакадах и путепроводах.
• Производственных зданиях: Поддержка оборудования.

Расчет по нормам: СП 16.13330.2017 (Актуализированная СНиП II-23-81*). Используют программное обеспечение (SCAD, ANSYS) для моделирования нагрузок: постоянные (вес), временные (снег, ветер), сейсмика. Формулы:が出て М = WL²/8 для балки; проверка на прогиб (не более L/250).

Примеры расчетов: Для пролета 6 м, нагрузка 10 кН/м — ригель I-30 по ГОСТ.

Внезапные изменения тенденций: Экологичность — использование переработанной стали или алюминиевых аналогов для легких конструкций (например, в модульных зданиях).

Преимущества и недостатки

Преимущества:

• Высокая прочность и жесткость: Металл выдерживает большие нагрузки.
• Быстрый монтаж: Фабричное изготовление экономит время.
• Долговечность: При уходе — 50+ лет.
• Вариативность: Легко адаптировать под проект.
• Экономия: По сравнению с железобетоном — меньше веса, ниже фундаментные требования.

Недостатки:

• Коррозия: Требует защиты.
• Одевая нагрузка: Металл нагревается, расширяется —Thermal expansion (коэффициент 1.2×10⁻⁵ К⁻¹).
• Стоимость: Высокая цена стали на рынке (курсы отслеживайте).
• Сложность в огнестойкости: Металл теряет прочность при 600°C, нужны меры.
• Экология: Высокий углеродный след производства (используйте зеленые стандарты как LEED).

Заключение и рекомендации

Ригели — ключевой элемент металлоконструкций, обеспечивающий прочность и функциональность зданий и сооружений. Их выбор зависит от нагрузок, пролетов и условий эксплуатации. Для точного проектирования рекомендуем обращаться к специалистам: инженерам-проектировщикам или использовать ГОСТы. Будущее: Интеграция с BIM-технологиями для виртуального моделирования и умных материалов (например, самозаживляющиеся покрытия от коррозии). Изучите нормы — это поможет в безопасном строительстве. Если нужны чертежи или калькуляции, уточните!
