Ферменные решетчатые металлоконструкции в строительстве

Ферменные решетчатые металлоконструкции в строительстве

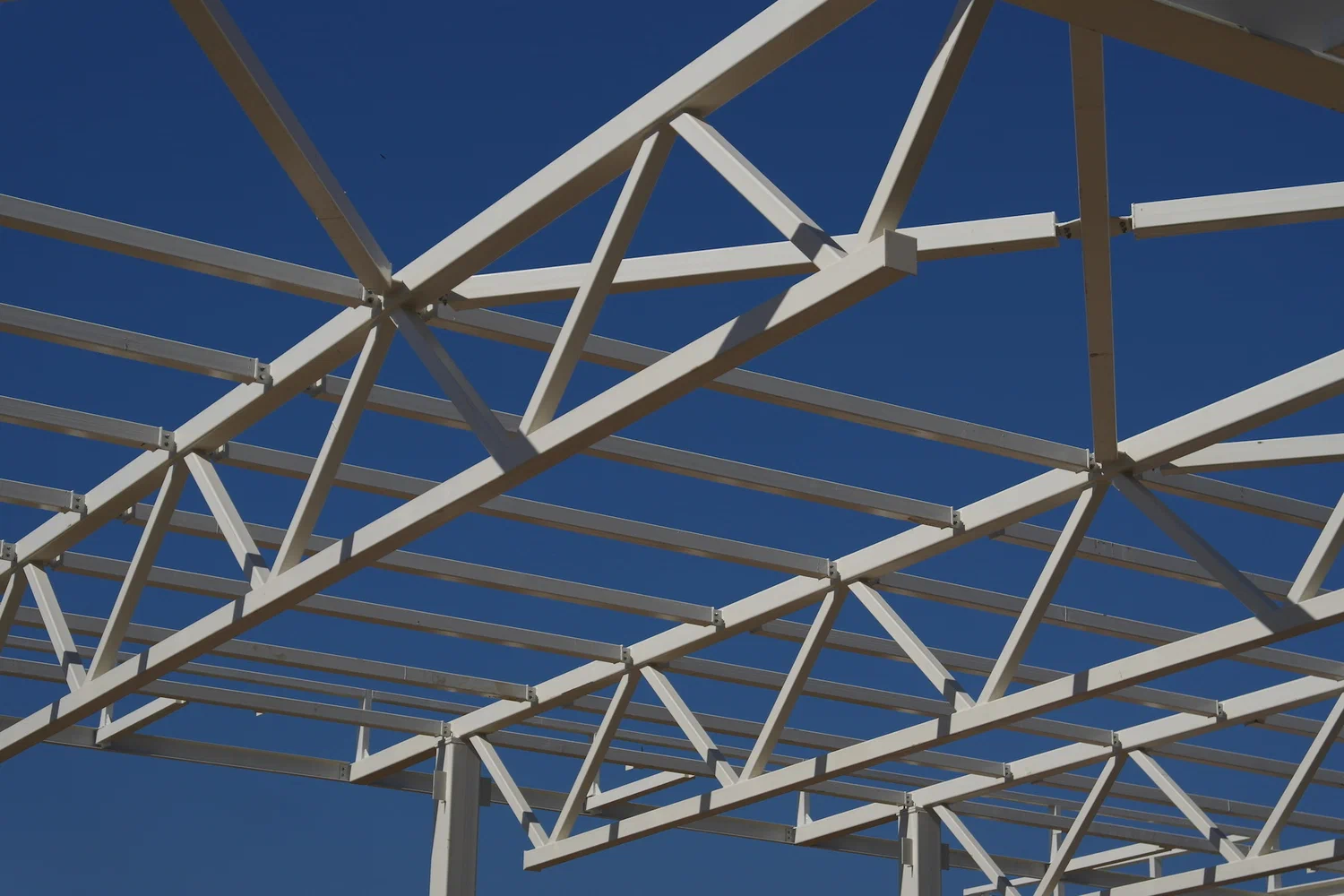

Ферменные решетчатые металлоконструкции представляют собой пространственные или плоские системы, состоящие из стержней (поясов и раскосов), соединённых в узлах. Они работают на изгиб и сжатие, распределяя нагрузки равномерно, что делает их идеальными для больших пролётов. В строительстве фермы используются для перекрытий, каркасов зданий, мостов и эстакад, обеспечивая жёсткость и экономию материалов. Решетчатая структура (с диагональными элементами) повышает устойчивость к деформациям, минимизируя вес при максимальной прочности.

Принцип работы и устройство ферм

Фермы состоят из верхнего и нижнего поясов (основные стержни), вертикальных стоек и диагональных раскосов (решётки). Нагрузки (собственный вес, снег, ветер) передаются через узлы, где стержни работают на растяжение или сжатие. Решётка предотвращает изгиб, делая конструкцию устойчивой. Расчёты проводятся по нормам (СНиП, Eurocode), с учётом динамических и статических нагрузок.

Основные виды ферменных решетчатых металлоконструкций

Фермы классифицируются по форме, типу решётки и назначению:

1. Балочные фермы
   Плоские конструкции с параллельными поясами, решёткой из треугольников. Высота 1–3 метра, пролёт до 30 метров. Используются для перекрытий цехов и складов.

2. Арочные фермы
   Изогнутые по дуге, с решёткой для распределения нагрузок. Пролёт до 100 метров. Применяются в покрытиях стадионов и ангаров, где требуются большие пролёты без опор.

3. Треугольные фермы
   С треугольной решёткой, обеспечивающей высокую жёсткость. Высота до 5 метров, пролёт 20–50 метров. Подходят для мостов и эстакад.

4. Ромбические фермы
   Решётка из ромбов, снижающая вес и улучшающая аэродинамику. Пролёт 30–70 метров. Используются в промышленных зданиях и выставочных залах.

5. Пространственные фермы
   Трёхмерные структуры (кубические, тетраэдрические), с решёткой в нескольких плоскостях. Пролёт до 200 метров. Применяются для куполов и высотных конструкций.

6. Специализированные фермы
   Включают консольные (выступающие), подвесные (для виадуков) и фермы для сейсмических зон с усиленной решёткой.

Применение ферменных решетчатых металлоконструкций

Фермы востребованы в различных строительных объектах:

• Промышленное строительство
  Перекрытия цехов, складов и ангаров, где нужны большие пролёты без колонн. Например, в металлургических заводах.

• Гражданское строительство
  Крыши торговых центров, спортивных залов и выставок. Они позволяют создавать открытые пространства.

• Транспортная инфраструктура
  Мосты, эстакады и виадуки. Решетчатые фермы выдерживают динамические нагрузки от транспорта.

• Специальные сооружения
  Купола обсерваторий, башни и опоры для линий электропередач. В ветроэнергетике — для оснований турбин.

• Временные конструкции
  Сборно-разборные фермы для выставок, строительных площадок и аварийных укрытий.

Преимущества ферменных решетчатых металлоконструкций

• Высокая прочность и жёсткость
  Решётка распределяет нагрузки, предотвращая прогибы. Фермы выдерживают пролёты до 200 метров.

• Экономичность
  Минимальный расход металла (на 20–30% меньше монолитных конструкций). Быстрый монтаж снижает затраты.

• Лёгкость и мобильность
  Вес фермы в 5–10 раз меньше бетонных аналогов, что упрощает транспортировку и установку.

• Устойчивость к нагрузкам
  Хорошо переносят ветер, снег и сейсмику. Антикоррозийные покрытия увеличивают срок службы до 50 лет.

• Гибкость дизайна
  Возможность кастомизации под архитектурные требования, включая эстетические элементы.

Материалы и технологии изготовления

Материалы: Сталь (углеродистая, низколегированная) для прочности, алюминий для лёгкости. Профили — трубы, уголки, двутавры.

Технологии: Автоматизированная сварка, лазерная резка и сборка на заводах. Монтаж: подъём краном, болтовые соединения. Программы (ANSYS, SAP) моделируют напряжения. Защита: горячее цинкование, покраска.

Ферменные решетчатые металлоконструкции — это универсальное решение для современного строительства, сочетающее прочность, экономию и инновации. Они позволяют реализовывать амбициозные проекты, от промышленных гигантов до элегантных архитектурных форм. С развитием материалов и цифрового проектирования фермы продолжают совершенствоваться, способствуя устойчивому и эффективному строительству.
